关于线切割机床线路详解的问题，我们总结了以下几点，给你解答：
线切割机床线路详解
SgHL卡25针接口的定义如下：
1. XA 2.XB 3.XC 4.YA 5.YB 6.YC 7.UA 8.UB 9.UC 10.VA 11.VB 12.VC 13.高频开关 14.+12V 15.（） 16.工件 17.停机 18.19.钼丝（0V）20.() 21.XE 22.XD 23.() 24.YE 25.YD
注：（1）21、22、24、25脚是五相步进电机用，三相步进电机此4脚无用；
（2）13脚高频开关：HL®卡内是一组继电器触点，开高频时触点闭合（改跳针S11可改为触点断开），关高频时触点断开。13脚常开触点的一端，另一端接开高频公共点（出厂接OV）；
（3）17脚停机：HL®卡内是一组继电器触点，开机时此触点为常开状态（改跳针S12可改为常闭状态），加工结束时触点接通5秒后恢复断开。接通时触点接通0V。17脚常开触点的一端，另一端接停机公共点（出厂接OV）；
（4）14脚与18-19脚由外部提供一组DC 12V电源；
（5）20脚空，用户可跳接为开高频公共点。（改跳针S7）；
（6）15脚空，用户可跳接为停机公共点。（改跳针S4）；
（7）23脚是出厂测试用，不建议使用。

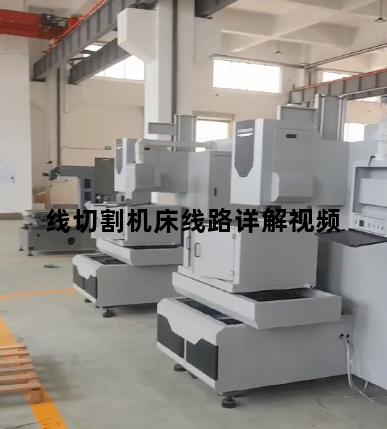

线切割机床线路详解视频
