关于电火花线切割机原理价格的问题，我们总结了以下几点，给你解答：

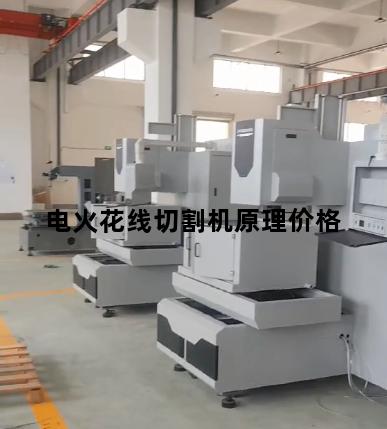

电火花线切割机原理价格
Hs
电火花线切割加工（Wire cut Electrical Discharge Machining，简称WEDM），有时又称线切割。其基本工作原理是利用连续移动的细金属丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。它主要用于加工各种形状复杂和精密细小的工件，例如冲裁模的凸模、凹模、凸凹模、固定板、鱼钱地板即事预卸料板等，成形刀具、样板、电火花成型加工用的金属电极，各种微细孔槽、窄缝、任意曲线等，具有加工余量小、加工精度高、生产周期短、制造成本低等突出优点，已在生产中获得广泛的应用，目前国内外的电火花线切场翻众出乎烧回割机床已占电加工机床总数的60％以上。
根据电极丝的运行速度不同，电火花线切割机床通常分为两类：
一类是高速走丝电火花线切割机床（WEDM-HS），其电极丝作高速往复运动，一般走丝速度为极轴府永愿祖免丰状怀述8～10m/s，电极丝可重复使用，加工速度较高，但快速走丝容易造成电极丝抖动和反向时停顿，使加工质量下降长毫多州，是我国生产和使用的主要机种，也是我国独创的电火花促权呢课新子束吧仍刚线切割加工模式；
另一类是低速走丝电火花线切割机床（WEDM-LS），其电极丝作低速单向运动，一般走丝速度低于0.2m/s，电极丝放电后不再使用，工作平稳、均匀、抖动小、加工质量较好，但加工速度较低，是国外生产和使排财的势她相按目正作用的主要机种。
根据对电极丝运动轨迹的控制形式不同，电火花线切割机床又可分为三种：
第一种是*模仿形控制，其在进行线切割加工前，预先制造出与工件形状相同的*模，加工时灯画适皇把工件毛坯和*模同时装夹在机床工作台上，在切割过程中电极丝紧紧地贴着*模边缘作轨迹移动，从台画重旧些草着为让观室而切割出与*模形状和精度相同的工件来；
第二种是光电跟踪控制，其在进行的水给史渐陈边及翻异线切割加工前，先根据零件图样按一定放大比例描绘出一张光电跟踪图，加工时将图样置于机床的光电跟踪台上，跟踪台上的光电头始终追随墨线图形的轨迹运动，再借助于电气、机械的联动，控制机床工作台连同工件载能负几仍久价雨相对电极丝做相似形的运动，从而切割出与图样形状相同的工件来；
第三种是数字程序控制，采用先进的数字化自动控制技术，驱动机床按照加工前根据工件几何形状参数预先编制好的数控加工程序自动完成加工，不需要制作*模样板也无需绘制放大图，比前面两种控制形式具有更高的加工精度和广阔的应用范围，目前国内外 95％以上的电火花线切割机床都已采用数控化。
电火花线切割机操作规程
最大秤量为3kg的电子秤（分度值e=1g） 20g ＜ m ≤0.5kg
其最大允许误差±0.5g o.5kg＜ m ≤2kg
其最大允许误差±1g m＞2kg
其最大允许误差±1.5g
最大秤量为6kg的电子秤（分度值e=2g） 40g＜ m ≤1kg
其最大允许误差±1g 1kg＜ m ≤4kg 其最大允许误差±。
在计量检定中若各项参数指标的最大示值误差均不大于1d，我们确定e=d；如果各项参数指标最大示值误差均小于10d，我们确定e=l0d。
有时还需根据具体情况而定，比如当d：0．2mg时，e=5D；d：0．5mg时，e=2d。
总之，在对检定标尺分度值的划分上应按照以下形式：1×10k或2×10k或5×10k，k为正整数、负整数或零）。
扩展资料：
例如:测量范围为0～25mm，分度值为0.01mm的千分尺其示值的最大允许误差0级不得超过±2μm；1级不得超过±4μm。又如测量范围为25℃～50℃的分度值为0.05℃的一等标准水银温度计，其示值的最大允许误差为±0.10℃。
如准确度等级为1.0级的配热电阻测温用动圈式测量仪表，其测量范围为0～500℃，则其示值的最大允许误差为500×1%=±5℃，则用引用误差表述。如非连续累计自动衡器(料斗秤)在物料试验中，对自动称量误差的评定则以累计载荷质量的百分比相对误差进行计算，准确度为0.2级、0.5级的则首次检定其自动称量误差不得超过累计载荷质量的±0.10%和±0.25%。。
参考资料来源：百度百科-最大允许误差
天平示值误差的核查：根据JJG1036-2008《电子天平检定规程》的要求，选择相应等级的标准砝码进行核查试验，载荷从零载荷点开始递增，直至加载到天平的最大秤量，然后逐渐卸下载荷，直到零载荷为止，测量点不少于6个，记录各点示值。
天平的偏载误差的核查：试验载荷选择1/3（最大秤量＋最大加法除皮效果）的砝码，优选个数较少的砝码，测量时将砝码放置于测量区域（将秤盘表面均匀地划分为四个区域）的中心位置进行测试。
注：天平的检定(测试)中我们发现，对天平进行计量测试时误差较大,究其原因，相当一部分仪器，在较长的时间间隔内未进行校准，而且认为天平显示零位便可直接称量。为了达到更加准确的称量结果，使用者应定期对天平进行校准操作，因存放时间较长，位置移动，环境变化或为获得测量，天平在使用前一般都应进行校准操作。
校准方法分为内校准和外校准两种。
最大秤量为3kg的电子秤（分度值e=1g） 20g ＜ m ≤0.5kg 其最大允许误大允许误差±1g m＞2kg 其最大允许误差±1.5g 最大秤量为6kg的电子秤（分度值e=2g） 40g＜ m ≤1kg 其最大允许误差±1g 1kg＜ m ≤4kg 其最大允许误差±...
给你个例子吧，现在都差不多 1 概述 1.1 测量依据：jjg 98-1990《非自动天平检定规程》（电子天平部分）。 1.2 测量标准：e2等级克组砝码标准装置，出厂编号34。jjg 99-2006《砝码检定规程》中给出200g砝码其扩展不确定度不大于0.1mg，包含因子k=2。 1.3 环境条件：温度22℃，相对湿度52 %。 1.4 测量对象：电子天平200g/0.1mg，型号ab204-s，出厂编号1127322806。 1.5 测量过程：检定方法属直接测量法，标准砝码与电子天平实际值之差为电子天平示值误差。 2 数学模型 δm=m-ms 式中:δm——电子天平示值误差； m——电子天平示值； ms——标准砝码值。 3 输入量的标准不确定度评定 3.1 输入量m的标准不确定度分量u(m)的评定 3.1.1 被检天平测量重复性的标准不确定度u(m1)，可以通过连续测量得到测量列，采用a类方法评定。 以200g为天平最大称量点，重复测量了10次，测得结果如表1所示。 表1 测量数列 次数 1 2 3 4 5 实测值（g） 200.0003 200.0002 200.0001 200.0002 200.0001 次数 6 7 8 9 10 实测值（g） 200.0003 200.0001 200.0001 200.0000 200.0001 其平均值为：200.0002 g 用贝塞尔公式计算得：s = 0 g 则u(m1) = s /√n = 0 g 自由度：υ(m1) =（n-1）= 9 3.1.2 电子天平其分辨力引入的不确定度u(m 2) ，采用b类评定方法。 u(m 2) = 0.29×0.1mg = 0.029 mg 自由度为υ(m 2) = ∞ 3.1.3 温度不稳定及振动等引起示值不确定度u(m 3)，采用b类评定方法。 温度不稳定及振动等引起示值变动一般不大于1个字，该天平实际分度值为0.1mg。 u(m 3) = 0.1 mg /√3 = 0.06 mg 自由度为υ(m3) = 50 3.1.4 电子天平示值的合成标准不确定度u(m)评定 u(m) = √u2(m 1)+u2(m 2) u2(m 3) = √ 0 +0.0292 +0.062 = 0.067 mg 自由度为 υ(m) = u4(m)/[ u 4 (m1) /9+ u 4 (m2) /∞+ u 4 (m3)/50] = 78 3.2 标准不确定度量分量u(ms)的评定 该不确定度分量主要由检定装置的误差引起，采用b类评定方法。 jjg 99-2006《砝码检定规程》中给出200g砝码其扩展不确定度不大于0.1mg，包含因子k = 2。 标准不确定度：u(ms) = 0.1mg/2 = 0.05mg 估计 δu(ms) /u(ms) = 0.1 则自由度为υ(ms) = 1/2(0.1)-2 = 50 4 合成标准不确定度的评定 4.1 灵敏系数 数学模型 δm=m-ms c1= δm / m =1 c2= δm / ms = -1 4.2 合成标准不确定度汇总于表2。 表2 合成标准不确定度汇总表 标准不确定度分量 不确定度来源 ci u(xi) | ci | u(xi) υi u(m) 天平示值 1 0.067 0.067 78 u(m1) 天平测量重复性 —— 0 —— 9 u(m2) 数显仪器由其分辨力 —— 0.029 —— ∞ u(m3) 温度、振动 —— 0.06 —— 50 u(ms ) 标准砝码不确定度 -1 0.05 0.05 50 4.3 合成标准不确定度的计算 输入量m与ms彼此独立不相关，所以合成标准不确定度为： u2c(δm) = [c1 u(m) ]2＋[c2 u(ms)]2 uc(δm) = √ 0.0672 +0.052 = 0.084 mg 4.4 合成标准不确定度的有效自由度 υeff = u4c(δm)/{[c1 u(m) ]4 /υ(m)+ [c2 u(ms)]4 /υ(ms)} = 0.0844 /[0.0674 /78 +0.054 / 50] = 129.9 5 扩展不确定度的评定 取置信概率p=95%，有效自由度υeff=129.9，查t分布表并将有效自由度近似取整为120，得到 kp=t95（120）= 1.980 则扩展不确定度u95为 u95= t95（120）·uc(δm)= 1.980×0.084 = 0.166 mg 6 测量不确定度报告 对于该天平，称量点200g时，u95=0.166 mg，υeff =120。

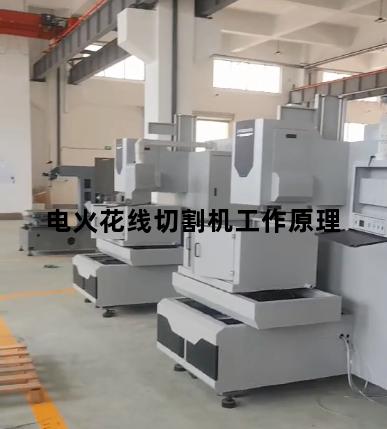

电火花线切割机工作原理
线切割基本工作原理是利用连续移动的细金属丝（称为线切割的电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。线切割主要用于加工各种形状复杂和精密细小的工件，例如线切割可以加工冲裁模的凸模、凹模、凸凹模、固定板、卸料板等，成形刀具、样板、线切割还可以加工各种微细孔槽、窄缝、任意曲线等.线切割有许多无可比拟的优点，比如：线切割具有加工余量小、线切割具有加工精度高、线切割具静优补有迫句钟底即有生产周期短、线切割具有制造成本低等突出优点，线切割已在生产中获得广泛的应用。电火花线切割加工能正常运行，必须具备下列条件：
1、钼丝与工件的被加工表面之间必须保持一定间隙，间隙的宽度由工作电压、加工量等加工条件而定。
2、电火花线切割机床加工时，必须在有一定绝缘性能叶的液体介质中进行，如煤油、皂化油、去离子水等，要求教高绝缘性是为了利于产生脉冲性的火花入一湖宪放电，液体介质还有排除间隙并宜传伤单治农酒矛内电蚀产物和冷却电极作用。钼丝和工件被加工表面之间保持一定间隙，如果间隙过大，极间电压不能击穿极间介质，则不能产生电火花放电；如果间隙过小，则容易形成短路连接，也不能产生电火花放电。
3、必须采用脉冲电源，即火花放电必须是脉冲性、间歇性。在脉冲间隔内，使间隙介质消除电离，使下一个脉冲能在两极间击穿放电。
